VXmodel

MÓDULO DE SOFTWARE DE ESCANEADO A CAD

VXmodel es un software de postprocesamiento que optimiza mallas y prepara escaneados 3D para impresión, permitiendo a diseñadores e ingenieros finalizar los datos escaneados y utilizarlos en flujos de trabajo de ingeniería inversa y desarrollo de productos.

Funcionalidades Principales

  • Postprocesamiento de mallas: VXmodel permite optimizar y limpiar mallas 3D generadas a partir de escaneados. Esto incluye reparaciones, simplificaciones y ajustes necesarios para garantizar que el modelo esté listo para su uso en diversas aplicaciones.
  • Preparación para impresión 3D: Una de sus funciones clave es preparar los archivos para ser enviados directamente a una impresora 3D, asegurándose de que las mallas sean compatibles con los estándares de impresión y libres de errores.
  • Soporte para ingeniería inversa: VXmodel se integra perfectamente con software CAD para transferir datos escaneados y convertirlos en modelos editables. Esto permite a los ingenieros usar datos de escaneado para replicar, modificar o mejorar diseños existentes.
  • Desarrollo de productos: Al finalizar y ajustar los datos del escaneado, los diseñadores e ingenieros pueden utilizarlos directamente en sus flujos de trabajo de desarrollo de productos, optimizando los procesos de diseño, análisis y fabricación.

Ventajas

VXmodel se destaca por su capacidad de integrarse con herramientas de escaneo de Creaform y software CAD, haciendo que el flujo de trabajo de digitalización a diseño sea más eficiente y sencillo.

Servicio Escaneo 3D Servicio Escaneo 3D

Pasos para realizar una Ingeniería Inversa

Desarrollo de productos e ingeniería inversa

VXmodel es una herramienta diseñada específicamente para facilitar la integración de datos de escaneo 3D en su software CAD preferido. Aunque no sustituye las capacidades de diseño y modelado de los programas CAD, ofrece funciones intuitivas que permiten extraer información clave de las mallas escaneadas y transferirla fácilmente a una plataforma CAD para su modelado 3D.

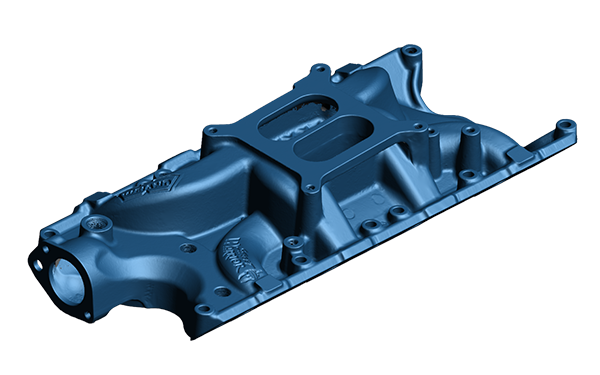

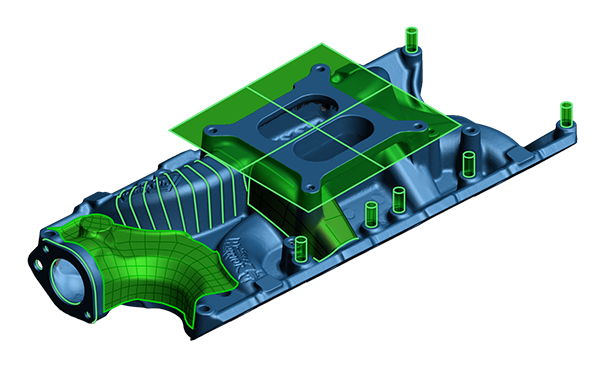

1. Extracción de entidades (Paso 3)

VXmodel permite extraer entidades geométricas directamente de las mallas escaneadas para usarlas en cualquier software CAD. Además, ofrece opciones tanto automáticas como manuales para trabajar con superficies y entidades:

  • Superficies NURBS: Caracterización de regiones de forma libre.
  • Modos de trabajo:
    • Superficie automática.
    • Superficie manual.
  • Entidades 2D/3D:
    • Curvas.
    • Secciones transversales.

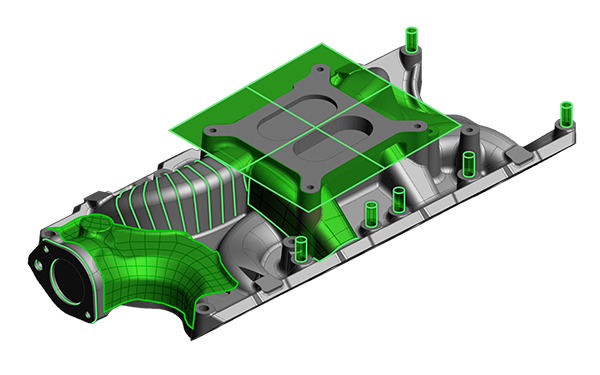

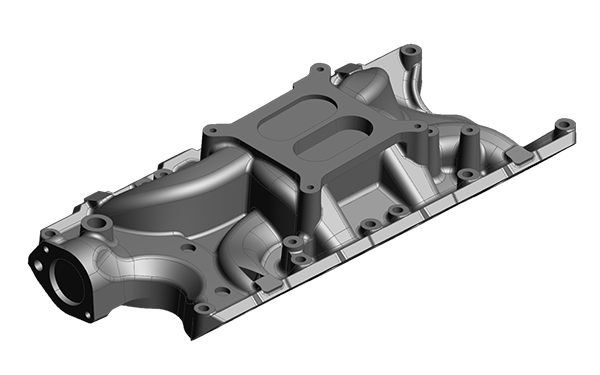

2. Transferencia a CAD (Paso 4)

Con VXmodel, la transferencia de datos 3D a plataformas CAD es rápida y eficiente. Los datos se exportan utilizando formatos estándar, como .iges, .step o .dxf, asegurando compatibilidad con la mayoría de los programas CAD.

Además, con un simple clic derecho, las entidades geométricas pueden ser transferidas directamente a plataformas como:

  • SolidWorks
  • SolidEdge
  • Autodesk Inventor
  • Autodesk Fusion 360
