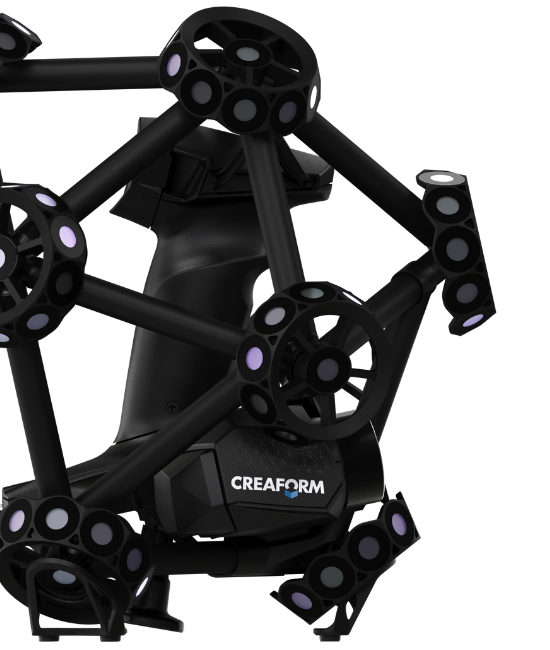

MetraSCAN 3D|BLACK

Diseñada para satisfacer las demandas de profesionales en diseño, fabricación y metrología, la serie HandySCAN 3D|BLACK se posiciona como el escáner 3D líder para medir piezas de cualquier tamaño, material o complejidad con exactitud y confianza. Genera resultados precisos en segundos y desde cualquier ubicación.

Certificado bajo los estándares más exigentes de la industria, este escáner 3D portátil combina rapidez y versatilidad con facilidad de uso. Es capaz de capturar mediciones detalladas incluso en entornos adversos y en superficies complejas.

Especificación MetraSCAN 357™ MetraSCAN BLACK+™ MetraSCAN BLACK+™|Elite
Exactitud Hasta 0,040 mm 0,035 mm 0,025 mm
Exactitud volumétrica (9,1 m3) 0,086 mm 0,086 mm 0,064 mm
Exactitud volumétrica (16,6 m3) 0,122 mm 0,122 mm 0,078 mm
Exactitud de la extensión automática de volumen(1) N/A 0,035 mm + 0,020 mm/m 0,025 mm + 0,015 mm/m
Error de forma (esfera) N/A 0,035 mm 0,025 mm
Error de forma (plana) N/A 0,060 mm 0,045 mm
Exactitud de sondeo con HandyPROBE Next+ Hasta 0,030 mm 0,030 mm 0,025 mm
Prueba de aceptación(2) N/A Con base en la norma VDI/VDE 2634 parte 3 e ISO 10360 Con base en la norma VDI/VDE 2634 parte 3 e ISO 10360
Capacidades de medición (a una distancia de trabajo de 0,3 m)
Pasador 1,750 mm 0,750 mm 0,750 mm
Orificio 1,750 mm 1,250 mm 1,250 mm
Desnivel 0,035 mm 0,025 mm 0,025 mm
Pared 1,000 mm 0,500 mm 0,500 mm
Resolución de medición 0,100 mm 0,025 mm 0,025 mm
Resolución de malla 0,200 mm 0,100 mm 0,100 mm
Velocidad de medición 480.000 mediciones/s 1.800.000 mediciones/s 1.800.000 mediciones/s
Fuente de luz 14 líneas láser rojas 30 líneas láser azules (+ 1 línea extra) 30 líneas láser azules (+ 1 línea extra)
Área de escaneo 275 x 250 mm 310 x 350 mm 310 x 350 mm
Distancia de seguridad 300 mm 300 mm 300 mm
Profundidad de campo 200 mm 250 mm 250 mm
Rango de tamaño de piezas (recomendado) 0,2–6 m 0,2–6 m 0,2–6 m
Setup Assistance tools(4) N/A N/A Incluido
Software VXelements VXelements VXelements
Formatos de salida .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Compatible con el software Sistemas 3D (soluciones Geomagic®), InnovMetric Software (PolyWorks), etc. Sistemas 3D (soluciones Geomagic®), InnovMetric Software (PolyWorks), etc. Sistemas 3D (soluciones Geomagic®), InnovMetric Software (PolyWorks), etc.
Peso Escáner: 1,38 kg
Sonda: 0,5 kg
C-Track: 5,7 kg		 Escáner: 1,49 kg
Sonda: 0,5 kg
C-Track: 5,7 kg		 Escáner: 1,49 kg
Sonda: 0,5 kg
C-Track: 5,7 kg
Dimensiones (largo x ancho x altura) Escáner: 289 x 235 x 296 mm
Sonda: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm		 Escáner: 289 x 235 x 296 mm
Sonda: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm		 Escáner: 289 x 235 x 296 mm
Sonda: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
Rango de temperatura de operación 5-40 °C 5-40 °C 5-40 °C
Rango de humedad de operación (sin condensación) 10-90% 10-90% 10-90%
Certificaciones Cumplimiento de la CE, IP50, WEEE Cumplimiento de la CE, IP50, WEEE Cumplimiento de la CE, IP50, WEEE
Patentes US 10,271,039, JP 6,596,433, etc. US 10,271,039, JP 6,596,433, etc. US 10,271,039, JP 6,596,433, etc.
