Medición en taller
Permite medir donde se necesita, reduciendo traslados a laboratorio y demoras de inspección.
Repetibilidad
Ideal para rutinas simples y consistentes entre operadores.
Formato compacto
Volumen de trabajo orientado a piezas pequeñas, moldes, componentes y subconjuntos.
Control dimensional rápido en planta
Gage Max acerca la medición al operario y al proceso, ideal para controles frecuentes de piezas pequeñas y medianas.
Su formato compacto lo vuelve especialmente práctico para setup de máquinas, verificación de primera pieza y rutinas de inspección repetibles.
Dónde encaja mejor
Gage Max está pensado para equipos que necesitan una herramienta de medición simple, portable y rápida, sin armar un laboratorio alrededor de cada control.
Resultado esperado
Menos esperas entre mecanizado e inspección, mayor consistencia en controles repetitivos y mejor trazabilidad de las decisiones de calidad.
Aplicaciones recomendadas

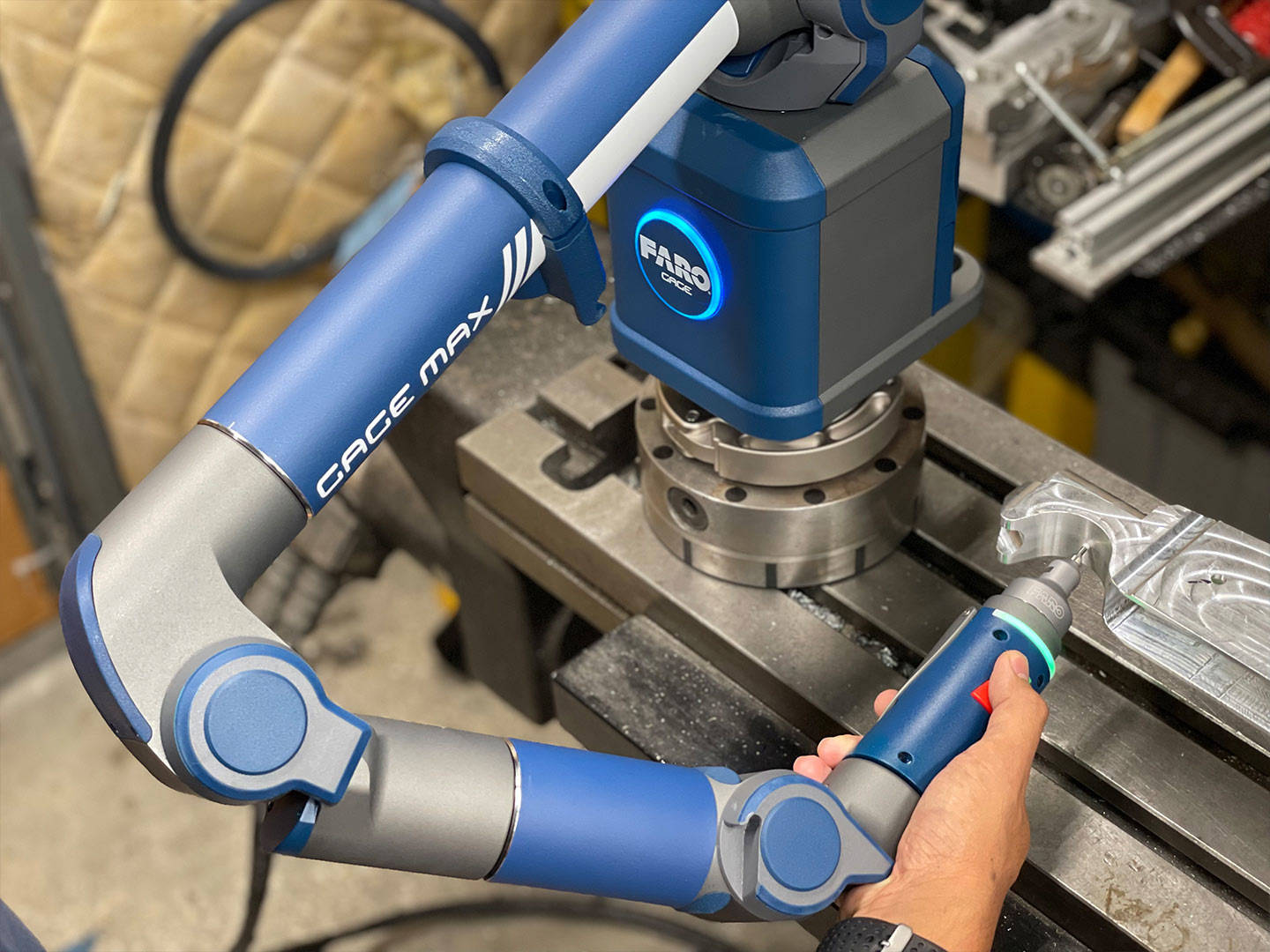

- Control dimensional de piezas mecanizadas.
- Verificación de setup y liberación de primera pieza.

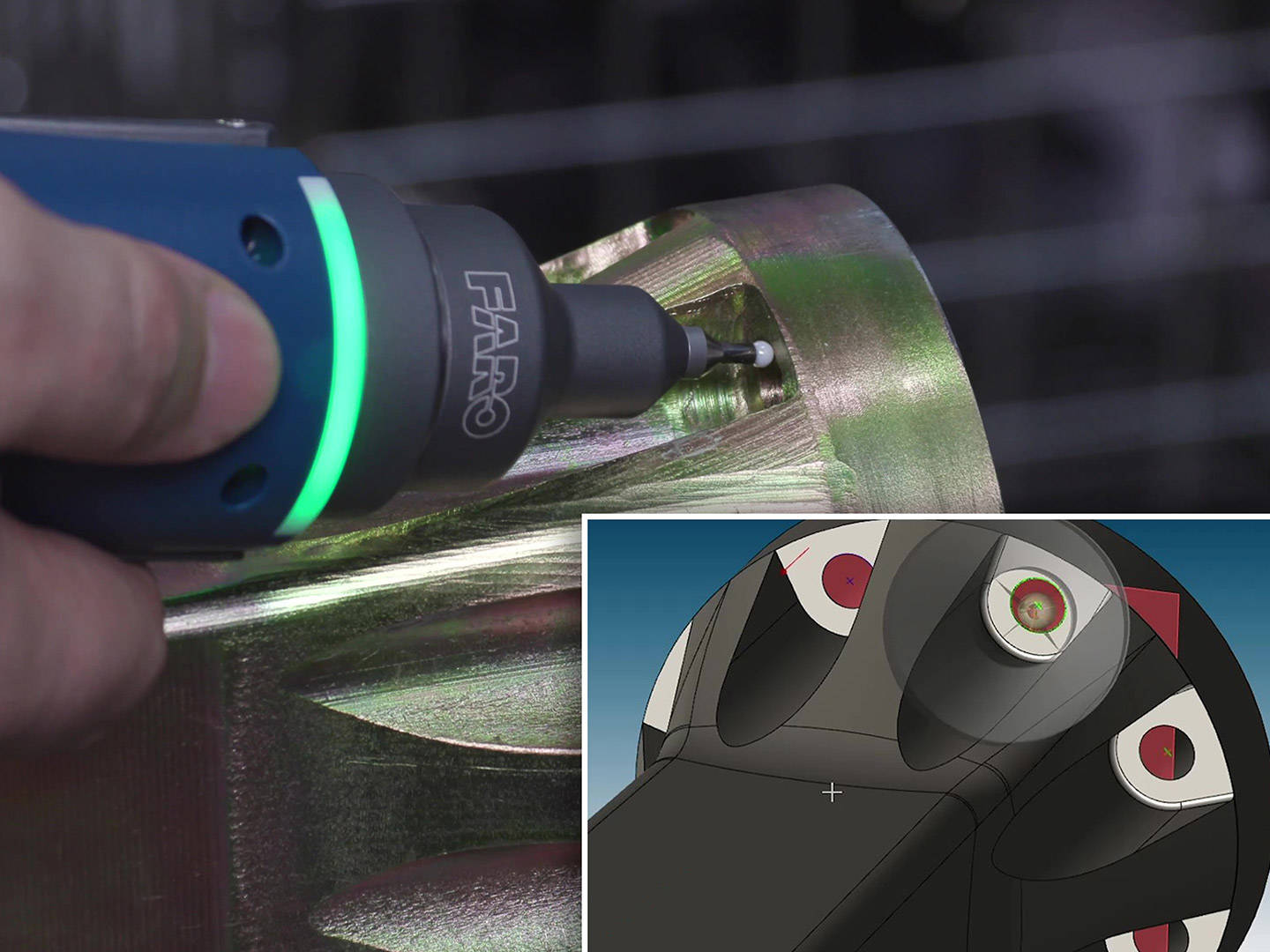

- Medición rápida de puntos, diámetros, distancias y posiciones.
- Reportes de inspección para producción y calidad.
Características técnicas Gage Max FaroArm
Datos de ficha técnica FARO Gage Max FaroArm. Todos los valores de desempeño representan error máximo permitido (MPE).
Especificaciones de desempeño
| Ensayo | Valor |
|---|---|
| SPAT1 | 0,012 mm |
| Euni2 | 0,022 mm |
| Psize3 | 0,007 mm |
| Pform4 | 0,012 mm |
| Ldia5 | 0,024 mm |

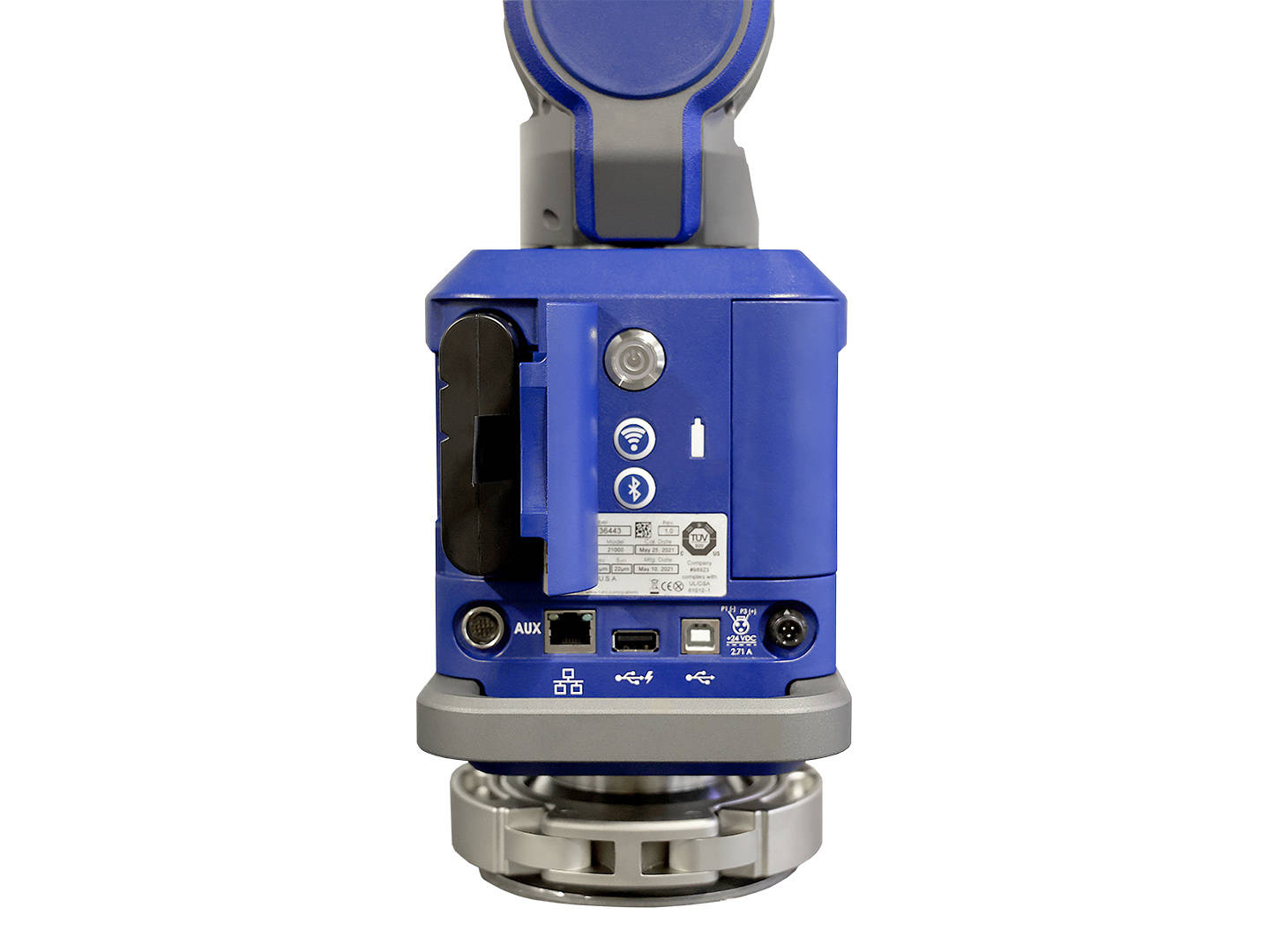

Especificaciones de hardware
| Característica | Valor |
|---|---|
| Volumen de trabajo | 1,5 m |
| Peso | 8,2 kg |
| Temperatura de operación | 10 °C a 40 °C |
| Fuente de alimentación | 100-240 VAC; 47/63 Hz |
| Humedad de operación | 10 %-95 %, sin condensación |
Notas de ensayo y trazabilidad
Las especificaciones de desempeño se informan conforme a ISO 10360-12.
- 1 SPAT: prueba de articulación de punto único.
- 2 Euni: error de distancia entre dos puntos, comparando valores medidos contra nominales.
- 3 Psize: error de tamaño en palpado de esfera.
- 4 Pform: error de forma en palpado de esfera.
- 5 Ldia: diámetro de la zona esférica que contiene centros de esfera medidos desde múltiples orientaciones.
Productividad

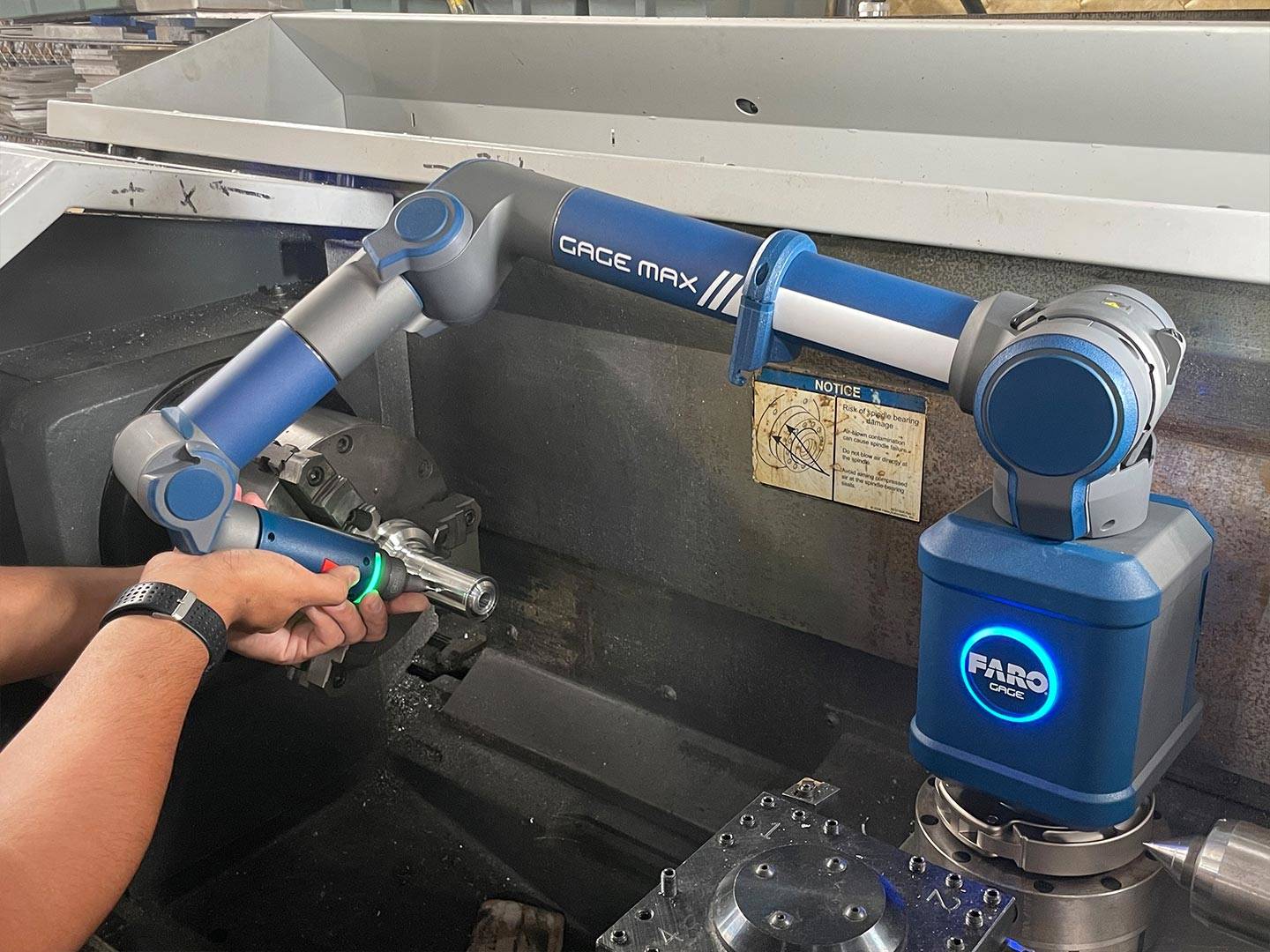

Permite inspeccionar la pieza mientras sigue en la máquina, reduciendo cuellos de botella en la sala de metrología.
Calidad y repetibilidad
Ayuda a generar programas de inspección repetibles y reportes automáticos para controles frecuentes.
Eficiencia en taller
Reduce retrabajos, scrap y cantidad de instrumentos manuales necesarios para una misma rutina de control.
Consultar por Gage Max FaroArm
En KREO te ayudamos a evaluar si Gage Max es la mejor opción para tus controles dimensionales de taller.
