Scanner 3d con Perfilómetro

El escaneo 3D con un perfilómetro de línea láser se basa en el principio de triangulación óptica. El dispositivo emite una línea láser sobre la superficie del objeto a escanear, creando una sección transversal iluminada. Una cámara de alta precisión integrada en el perfilómetro captura la deformación de la línea láser desde un ángulo específico. A medida que el objeto se mueve (o el sensor se desplaza), el sistema registra múltiples perfiles de la superficie. Estos perfiles se combinan para formar un modelo 3D detallado del objeto.

El software asociado procesa los datos de distancia y posición, generando una representación digital precisa que se puede utilizar para análisis, ingeniería inversa o control de calidad. Este método es rápido, no destructivo y especialmente útil para superficies complejas.

<

Perfilómetro Laser para Escaneo 3D

Cómo funciona?

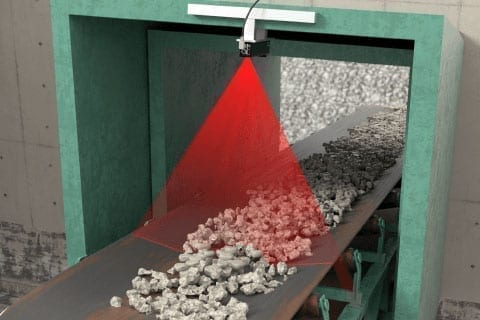

El escaneo 3Ds con perfilómetros de línea láser puede realizarse en diferentes configuraciones según las necesidades de la aplicación. Uno de los métodos más comunes es fijar el perfilómetro mientras el objeto se mueve sobre un transportador (conveyor) a una velocidad constante. En este caso, el perfilómetro captura múltiples secciones transversales a medida que el objeto avanza, y el software reconstruye la superficie 3D combinando estos perfiles en función de la velocidad constante del transportador.

Otra opción es integrar un encoder en el sistema, que registra con precisión el desplazamiento del objeto. Este encoder sincroniza los datos de posición del objeto con los perfiles capturados por el láser, lo que permite reconstruir la superficie 3D incluso si la velocidad del transportador no es constante, asegurando un modelo preciso y detallado.

Además, el perfilómetro también puede montarse en un brazo robótico, donde el movimiento del robot se controla para escanear objetos más complejos o de geometrías irregulares. En este caso, las velocidades y trayectorias del robot se sincronizan con las capturas del perfilómetro, permitiendo escanear superficies tridimensionales desde diferentes ángulos y posiciones. Estas configuraciones hacen que los perfilómetros de línea láser sean herramientas versátiles y altamente eficientes para aplicaciones industriales y de metrología.

Servicio Escaneo 3D

Usos de Perfilómetros de Línea Láser en la Industria

Servicio Escaneo 3D Servicio Escaneo 3D

Control de calidad y aseguramiento de productos

  • Inspección de dimensiones y tolerancias en piezas mecánicas.
  • Verificación de planitud, rugosidad y defectos en superficies.
  • Medición de espesores de materiales como láminas, vidrios o metales.

Fabricación y procesos automatizados

  • Escaneo de perfiles en líneas de producción para detectar deformaciones o irregularidades.
  • Monitoreo del desgaste de herramientas o componentes mecánicos.
  • Evaluación de soldaduras, bordes cortados y juntas ensambladas.

Industria automotriz

  • Inspección de piezas moldeadas, como paneles de carrocería o neumáticos.
  • Evaluación de alineación y ensamblaje en líneas de producción.
  • Medición de perfiles de frenos, ejes y chasis.

Electrónica

  • Inspección de circuitos impresos (PCB) para verificar espesores y acabados.
  • Control de calidad en la fabricación de componentes electrónicos.

Industria de materiales y construcción

  • Escaneo de perfiles en madera, piedra, vidrio o materiales compuestos.
  • Verificación de grosores y ondulaciones en paneles y láminas.

Alimentos y empaques

  • Inspección de empaques para garantizar uniformidad y sellado adecuado.
  • Verificación de formas y dimensiones de alimentos moldeados o procesados.

Industria aeroespacial

  • Análisis de perfiles de alas, turbinas y piezas críticas de aeronaves.
  • Verificación de tolerancias estrictas en componentes fabricados.

Ingeniería inversa

  • Creación de modelos 3D de piezas para reproducción o análisis de diseño.
  • Escaneo de prototipos para desarrollo y optimización.

Metrología y calibración

  • Mediciones precisas para la validación de herramientas y maquinarias.
  • Comparación de piezas fabricadas contra modelos CAD.

Scanner 3d Lasser

Los escáneres láser 3D para metrología ofrecen alta precisión y velocidad en la captura de datos tridimensionales, ideales para inspección dimensional y control de calidad.
Utilizan un láser para medir superficies complejas y generar modelos digitales detallados, garantizando tolerancias estrictas en piezas industriales.
Son ampliamente utilizados en sectores como automotriz, aeroespacial y manufactura para garantizar la conformidad de productos con especificaciones exactas.
