Grandes distancias
Medición de coordenadas 3D en piezas, equipos y estructuras que no pueden llevarse a una CMM fija.
Alineación industrial
Validación de posición, nivelación, paralelismo, geometría y ajuste de equipos.
Producción pesada
Aplicable en aeroespacial, automotriz, maquinaria pesada, ferroviario y fabricación de gran escala.
Medición trazable para grandes volúmenes

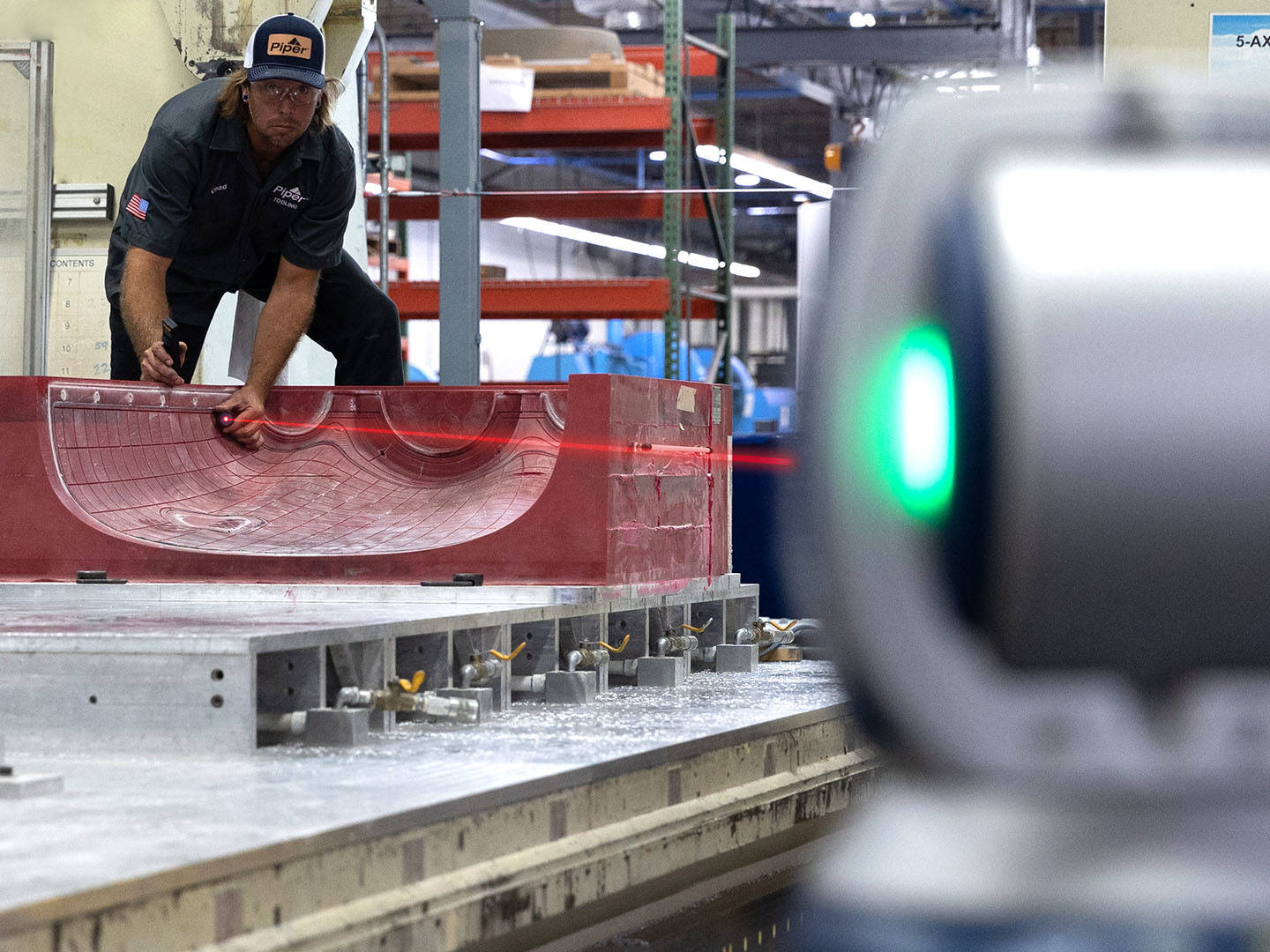

Vantage Laser Tracker permite medir componentes y sistemas de gran escala directamente donde se fabrican, ensamblan o alinean.
Es la tecnología indicada para herramentales, robots, bancadas, máquinas y estructuras donde el alcance y la trazabilidad son críticos.

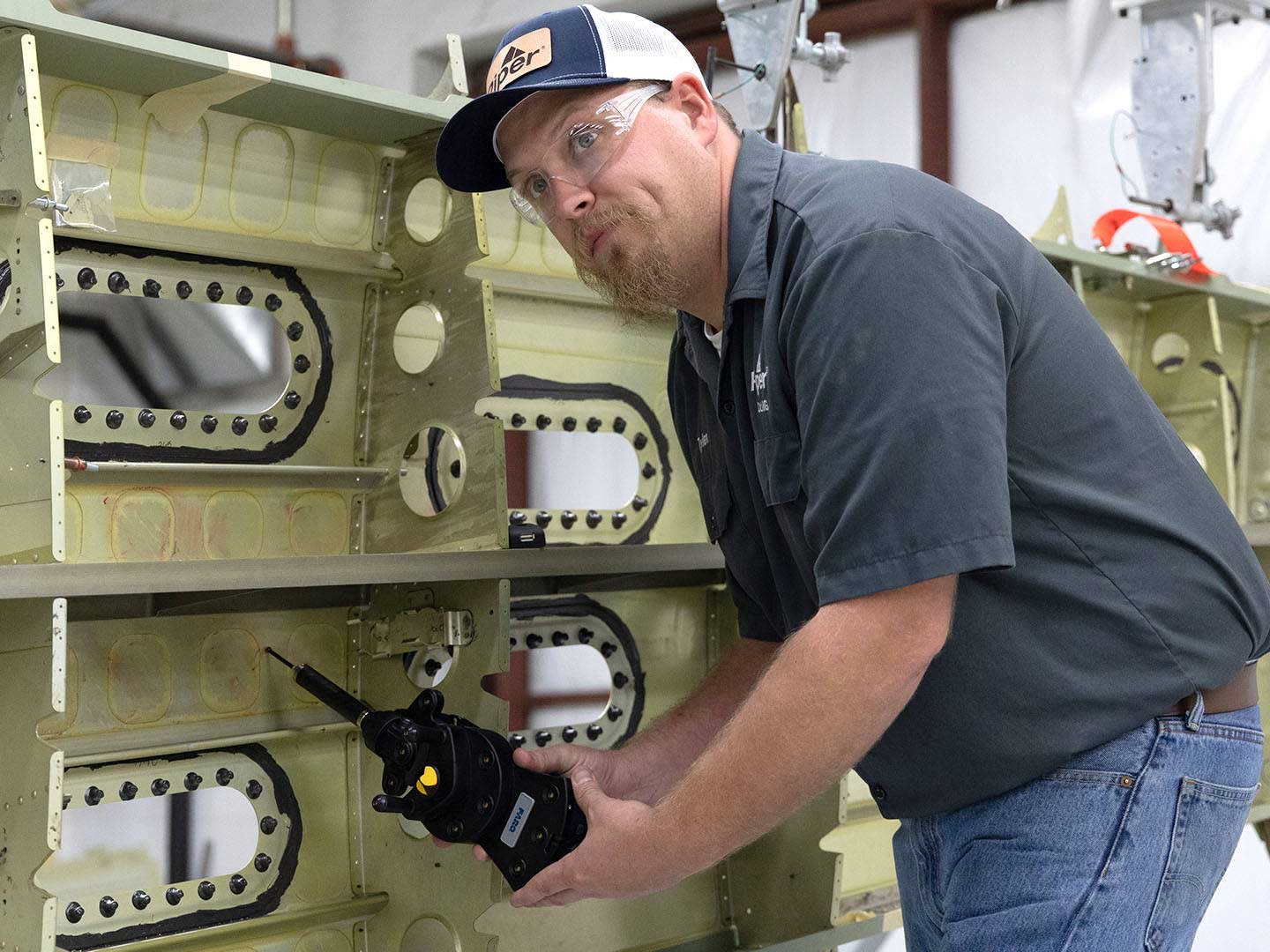

Alineación y montaje
Durante instalaciones o puestas en marcha, el laser tracker permite controlar posiciones reales contra referencias nominales y guiar ajustes con datos 3D.

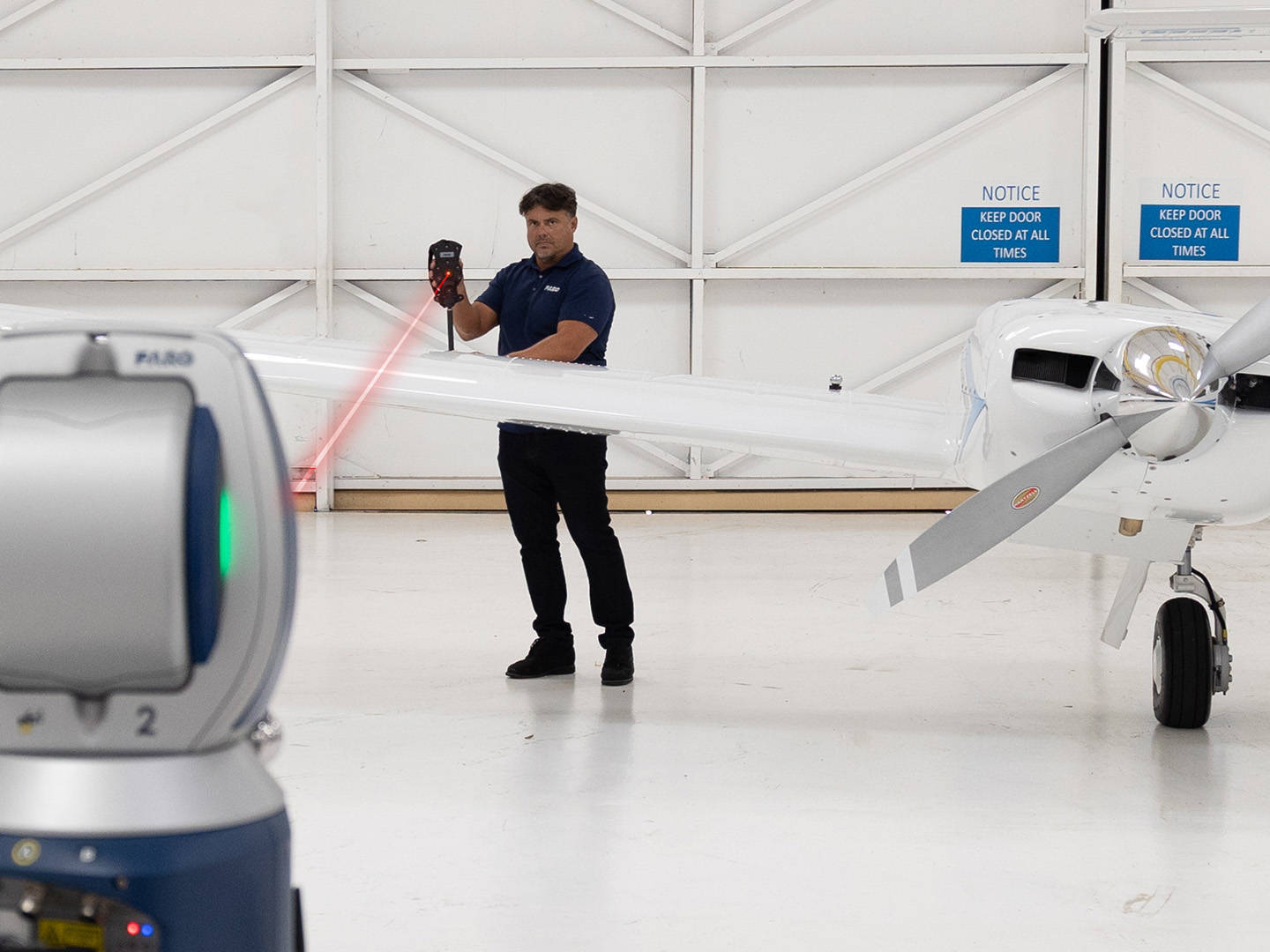

Control de estructuras grandes
Es especialmente útil cuando la pieza, fixture o máquina no puede moverse a una CMM y el volumen de trabajo supera el alcance de un brazo portátil.
Aplicaciones recomendadas
- Alineación de máquinas, robots, bancadas, fixtures y herramentales.
- Inspección de piezas grandes y ensambles contra CAD.
- Montaje, puesta en marcha y verificación geométrica en planta.
- Control periódico de desviaciones y mantenimiento dimensional.
Características técnicas FARO Vantage Max
Datos de ficha técnica FARO VantageS6 Max y VantageE6 Max con 6Probe.
Rangos y precisión
| Especificación | VantageS6 Max | VantageE6 Max |
|---|---|---|
| Rango de SMR selecto | 0-80 ma | 0-35 m |
| Rango de SMR 7/8" y 1.5" | 0-60 m | 0-35 m |
| Rango de SMR 0.5" | 0-30 m | 0-30 m |
| Rango mínimo de 6DoF | 2,5 m | No aplica |
| Rango máximo de 6DoF | 15 m | No aplica |
| Precisión angularb | 20 µm + 5 µm/m | No aplica |
| Precisión de distanciasb | 16 µm + 0,8 µm/m | No aplica |
| Resolución a distancia | 0,5 µm | No aplica |
| Precisión de palpaciónc | 50 µm + 5 µm/m | No aplica |
| Rotación máxima 6DoF | 360 grados | No aplica |
| Inclinación y desvío máximos 6DoFd | 25 grados combinados | No aplica |
| Precisión en nivelación | +/- 2 segundos de arco | No aplica |
| Frecuencia de datos | 1.000 puntos por segundo | No aplica |
| Campo de visión de la cámara | 50 grados | No aplica |
| Emisión lásere | Producto láser clase 1, 630-640 nm, 0,39 mW máx./cw | No aplica |
Hardware y ambiente
| Especificación | VantageE6/S6 Max | 6Probe |
|---|---|---|
| Temperatura | 0-40 °C | 0-40 °C |
| Humedad | 0-95 %, sin condensación | 0-95 %, sin condensación |
| Altitud | -700 a 9000 m | -700 a 9000 m |
| Protección de entradaf | IP52 | IP52 |
| Tamaño (ancho x alto x profundo) | 240 x 416 x 240 mm | 112 x 285 x 140 mm, con punta de 50 mm |
| Peso | 13,4 kg | 886 g, con batería y punta de 50 mm |
| Fuente de energía CA | 100-240 V, 75 W | N/A |
| Operación con batería | 8 horas de funcionamiento continuo, 2 baterías | 2-4 horas de uso continuo, más de 8 horas de uso general |
| Frecuencia de datos | 1.000 Hz | 1.000 Hz |
| Conectividad | Ethernet RJ45 con gigE o WLAN 802.11n o anteriores | Módulo FHSS RF, banda ISM |
Medición de distancia en líneag
| ADM | 2-5 m | 2-10 m | 2-35 m | 2-80 ma |
|---|---|---|---|---|
| Distancia de referencia | 3 m | 8 m | 33 m | 78 m |
| MPEb | 0,018 mm | 0,022 mm | 0,042 mm | 0,078 mm |
| Valor típico | 0,009 mm | 0,011 mm | 0,021 mm | 0,039 mm |
Medición con barra de escala horizontal de 2,3 mg
| SMR | 2 m | 5 m | 10 m | 35 m | 80 ma |
|---|---|---|---|---|---|
| MPEb | 0,044 mm | 0,064 mm | 0,099 mm | 0,276 mm | 0,594 mm |
| Valor típico | 0,022 mm | 0,032 mm | 0,049 mm | 0,138 mm | 0,297 mm |
Precisión punto a punto con 6Probeh
| 6Probe | 2,5 m | 10 m |
|---|---|---|
| 2σ | 0,046 mm | 0,073 mm |
a 80 m solo es posible en VantageS6 Max con objetivos seleccionados a 10-35 °C. b MPE y especificaciones de precisión basadas en ISO 10360-10:2016, verificadas a 75 m. c MPE reportado como radio de la esfera mínima circunscrita con punta de 50 mm. d Con el 6Probe más reciente. f De acuerdo con IEC 60529. g Con estación meteorológica integrada. h Medición con 6Probe en la misma orientación en ambos extremos de la barra.
Consultar por FARO Vantage
KREO acompaña proyectos de medición de gran volumen, alineación y control dimensional en planta.
Solicitar asesoramiento
