Perfilómetros de Línea

G1 perfilometros de punto

3D LASER LINE PROFILE SENSORS

Perfiladores 3D para Control de Calidad en Linea

Los sensores de perfil de línea Gocator utilizan una línea láser proyectada para realizar escaneos, mediciones y control de alta resolución, permitiendo la inspección automatizada de calidad y la optimización de materiales a velocidades de producción en línea.

Sensores Láser de Perfil de Línea 3D | Gocator 3D Smart Sensors | LMI Technologies

Serie Gocator 2100

Perfiladores de Línea 3D de Nivel Básico

  • Cubre todas sus necesidades básicas de inspección de calidad
  • Imagen VGA, resolución de 640 puntos por perfil
  • Campo de visión de hasta 1260 mm
  • Rango de medición de hasta 800 mm
  • Luz roja
Especificaciones rápidas de modelos Gocator

Especificaciones de Modelos

Modelo 2120 2130 2140 2150 2170 2175 2180
Resolución X (mm) 0.028 0.088 0.19 0.3 0.55 0.51 0.75
Resolución Z (mm) 0.0018 0.006 0.013 0.019 0.055 0.175 0.092
Campo de Visión (mm) 18 - 26 47 - 85 96 - 194 158 - 365 308 - 687 324 - 1010 390 - 1260
Distancia de Despeje (mm) 40 90 190 300 400 650 350
Rango de Medición (mm) 25 80 210 400 500 1350 800

Software de Escaneo: Interfaz gráfica basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Incluye SDK abierto, controladores nativos y protocolos industriales para la integración con aplicaciones de usuario, aplicaciones de procesamiento de imágenes de terceros, robots y PLCs.

Sensores de perfilado láser 3D | Gocator Sensores Inteligentes | LMI Technologies

Serie Gocator 2400

Perfiladores de Línea 3D de Alta Resolución

  • Gestiona objetivos desde piezas electrónicas pequeñas hasta cajas grandes y marcos de carrocerías automotrices
  • Sensor de imagen de 2 megapíxeles. Resolución de hasta 1940 puntos por perfil
  • Campo de visión (FOV) de hasta 2 m
  • Rango de medición de hasta 1525 mm
  • Incluye modelos de LÁSER ROJO y LÁSER AZUL para un rendimiento óptimo y máxima flexibilidad en tus aplicaciones de escaneo

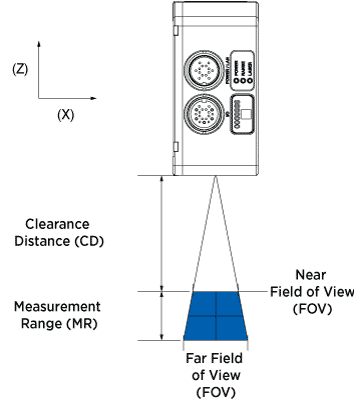

Especificaciones rápidas de modelos Gocator

Especificaciones de Modelos

Modelo 2410 2420 2430 2440 2450 2490
Puntos de Datos/Perfil 1710 1940 1500 1500 1800 1920
Resolución X (mm) 0.0058 0.014 0.037 0.067 0.100 0.250
Repetibilidad Z (mm) 0.0002 0.0004 0.0008 0.0012 0.002 0.012
Campo de Visión (mm) 10 27 - 32 47 - 85 96 - 194 145 - 425 390 - 2000
Distancia de Despeje (mm) 19.0 60.0 75 183 270 350
Rango de Medición (mm) 6 25 80 210 550 1525
Láser 3R (Azul) 3R (Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Azul) 2, 3R (Rojo)

Software de Escaneo: Interfaz gráfica basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Incluye SDK abierto, controladores nativos y protocolos industriales para la integración con aplicaciones de usuario, aplicaciones de procesamiento de imágenes de terceros, robots y PLCs.

Serie Gocator 2500

Perfiladores de Línea 3D de Alta Velocidad

  • Inspecciona piezas pequeñas y medianas en una amplia variedad de superficies (por ejemplo: brillantes, oscuras)
  • Sensor de imagen de 2 megapíxeles. Resolución de hasta 1920 puntos por perfil
  • Escaneo, medición y control de hasta 10 kHz
  • Campo de visión (FOV) de hasta 518 mm
  • Rango de medición de hasta 595 mm
Sensores de perfilado láser 3D | Gocator Sensores Inteligentes | LMI Technologies

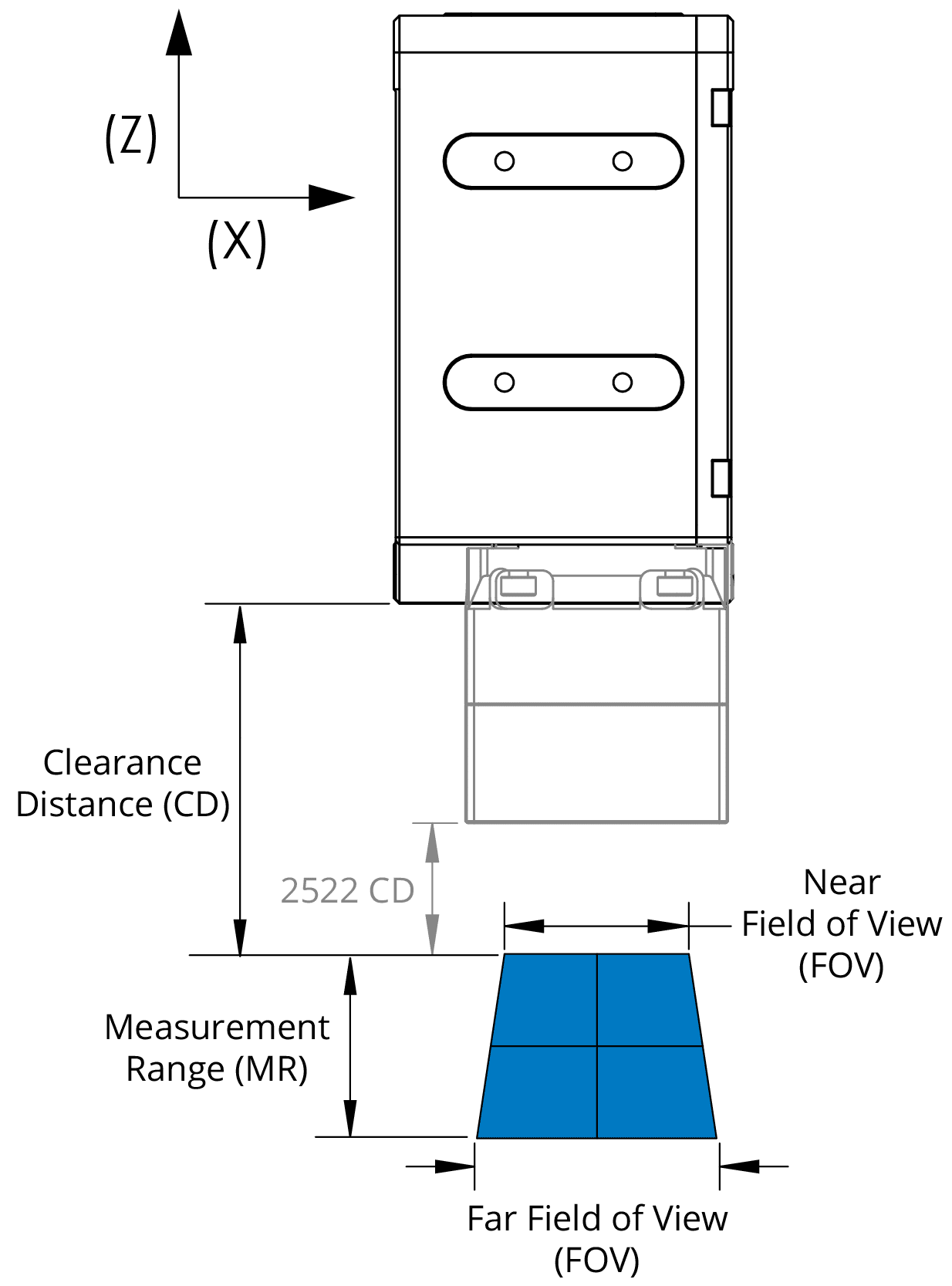

Especificaciones rápidas de modelos Gocator

Especificaciones Rápidas

Modelo 2510 2512 2520 2522 2530 2540 2550
Puntos de Datos/Perfil 1920 1920 1920 1920 1920 1920 1920
Tasa de Escaneo (Hz) 2400-20000 2400-20000 1600-20000 1600-20000 2000-20000 1700-20000 1800-20000
Resolución X (mm) 0.008 0.008 0.013 - 0.017 0.013 - 0.017 0.028 - 0.054 0.064 - 0.16 0.08 - 0.27
Repetibilidad Z (μm) 0.2 0.2 0.4 0.4 0.5 1.2 2.0
Campo de Visión (mm) 13.0 - 14.5 (difuso) 13.0 - 14.5 (difuso y especular) 25.0 - 32.5 (difuso)
25.0 (especular)		 25.0 - 32.5 (especular) 48 - 100 (difuso) 120.0 - 292.0 (difuso) 154.0 - 518.0 (difuso)
Distancia de Despeje (mm) 17.0 17.0 47.5 17.75 40.0 152 216
Rango de Medición (mm) 6 6 25 25 80 295 595
Láser 2 (Azul) 2 (Azul) 2, 3B (Azul) 2 (Azul) 2, 3R (Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Rojo/Azul)
Cubierta Protectora - - - - - ● ●

Software de Escaneo: GUI basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Soporte de protocolos industriales y control de aplicaciones con robots y PLCs.

Sensores de perfilado láser 3D | Gocator Sensores Inteligentes | LMI Technologies

Serie Gocator 2600. Remasterizada.

Perfiladores de Línea 3D con Resolución 4K+ y Amplio Campo de Visión

  • Gestiona características microscópicas y aplicaciones en cintas transportadoras grandes
  • Sensor de imagen de 9 megapíxeles. Resolución de hasta 4192 puntos por perfil
  • Resoluciones en el eje X de hasta 2.5 micras
  • Escaneo, medición y control de hasta 10 kHz
  • Campo de visión (FOV) de hasta 2 m
  • Rango de medición de hasta 1550 mm
Especificaciones rápidas de modelos Gocator

Especificaciones Rápidas

Modelo 2610 2618 2629 2630 2640 2650 2670 2690
Puntos de Datos / Perfil 4192 4192 4192 4192 4192 4192 4192 3700
Tasa de Escaneo (Hz) 1100-9000 700-10000 2500-9000 600-9000 600-9000 600-9000 600-9000 900-10000
Resolución X (μm) 2.5 5.0-5.4 18-23 18-33 28-46 47-104 67-197 124-550
Repetibilidad Z (μm) 0.22 0.38 0.30 0.30 1.00 2.70 10.00 12.00
Distancia de Despeje (mm) 19.5 44.5 110 110 170 330 495 325
Rango de Medición (mm) 5 12 45 130 190 475 1060 1550
Campo de Visión (mm) 10.2-10.8 20-23 71-93 71-135 105-198 190-430 272-817 385-2000
Peso (kg) 0.9 0.65 1.34 1.34 1.48 2.12 2.12 2.12
Láser 2, 3R, 3B (Azul) 2, 3R, 3B (Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Rojo/Azul) 2, 3R, 3B (Azul) 2, 3R, 3B (Azul) 2, 3R (Rojo)
Cubierta Protectora - - ● ● ● ● ● ●

Software de Escaneo: GUI basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Soporte de protocolos industriales y control de aplicaciones con robots y PLCs.
