Keystats: Software SPC y Data Management para Metrología 3D

Integración con PolyWorks, Metrolog, PowerInspect y PC-DMIS

KSync es el plugin oficial que conecta tu software de metrología con Keystats. Sin exportaciones manuales, sin archivos CSV intermedios, sin trabajo de oficina extra.

Cuando finalizás una inspección en PolyWorks, Metrolog, PowerInspect o PC-DMIS, KSync envía automáticamente los resultados a Keystats. Los reportes SPC se actualizan en tiempo real y quedan disponibles para todo el equipo de calidad desde el navegador.

Compatible con: PolyWorks, Metrolog, PowerInspect y PC-DMIS. Soporta escáneres Creaform, FARO, Hexagon, perfilómetros LMI3D, CMM y brazos de medición.

Cómo funciona Keystats en 3 pasos

Medís

Realizás la inspección con tu software de metrología habitual: PolyWorks, Metrolog, PowerInspect o PC-DMIS. Sin cambiar tu workflow.

KSync exporta

El plugin KSync detecta el cierre del reporte y envía los datos automáticamente a Keystats — sin intervención manual.

Analizás

Los dashboards SPC, los reportes Cp/Cpk y las alertas quedan disponibles en la plataforma web para todo el equipo.

Características Principales

Plugin KSync para integración con PolyWorks, Metrolog, PowerInspect y PC-DMIS.
Base de datos centralizada para gestionar datos de medición de toda la organización.
Tableros e informes SPC preconfigurados: Cp, Cpk, Pp, Ppk y conformidad de partes.
Sistema de alertas configurables para detectar desvíos en tiempo real.
Generación automática de reportes PDF descargables.
Plataforma web (SaaS) — accesible desde cualquier navegador, sin instalación.
Autenticación SSO mediante SAML para integración con sistemas corporativos.

Reportes SPC Listos al Instante

Tableros generados automáticamente con los datos de tus mediciones. Identificá tendencias semanales, evaluá la capacidad de proceso (Cp/Cpk) y detectá desvíos antes de que se conviertan en pérdidas de producción.

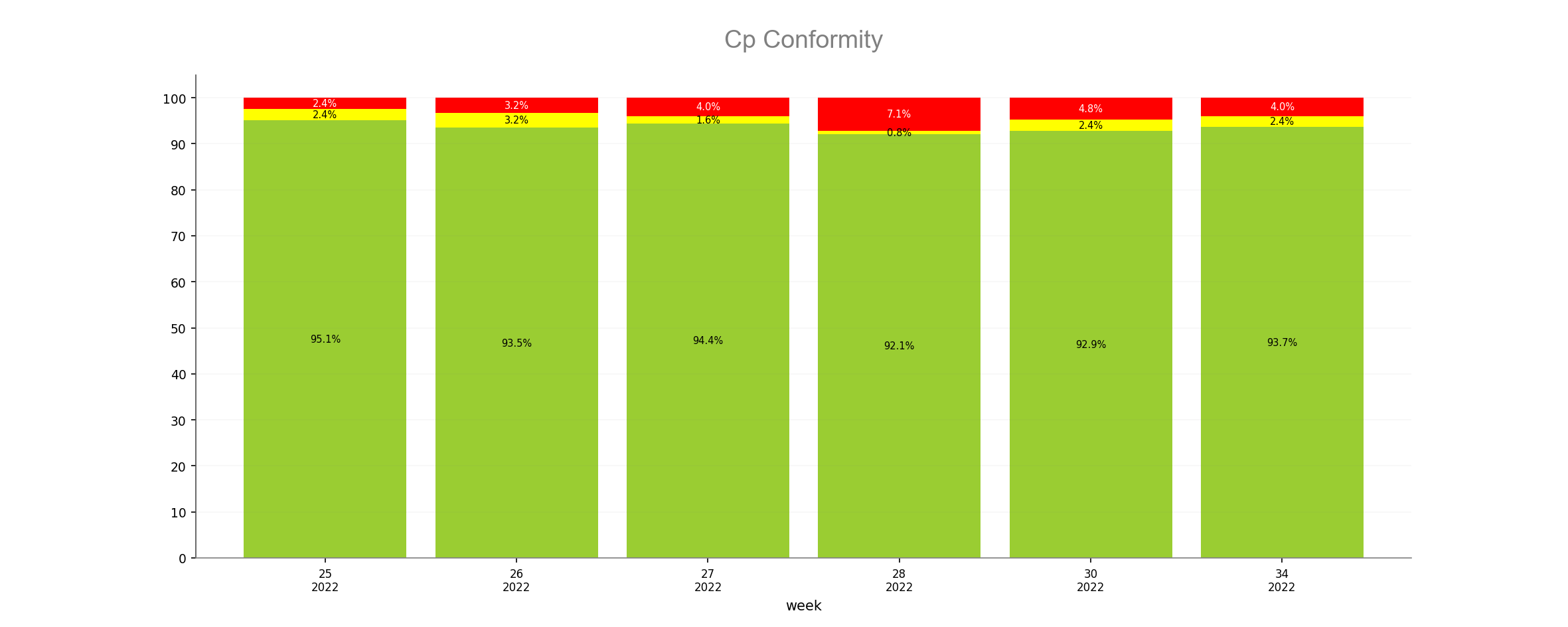

Reporte Cp Conformity semanal generado por Keystats

Cp Conformity — Capacidad de proceso por semana

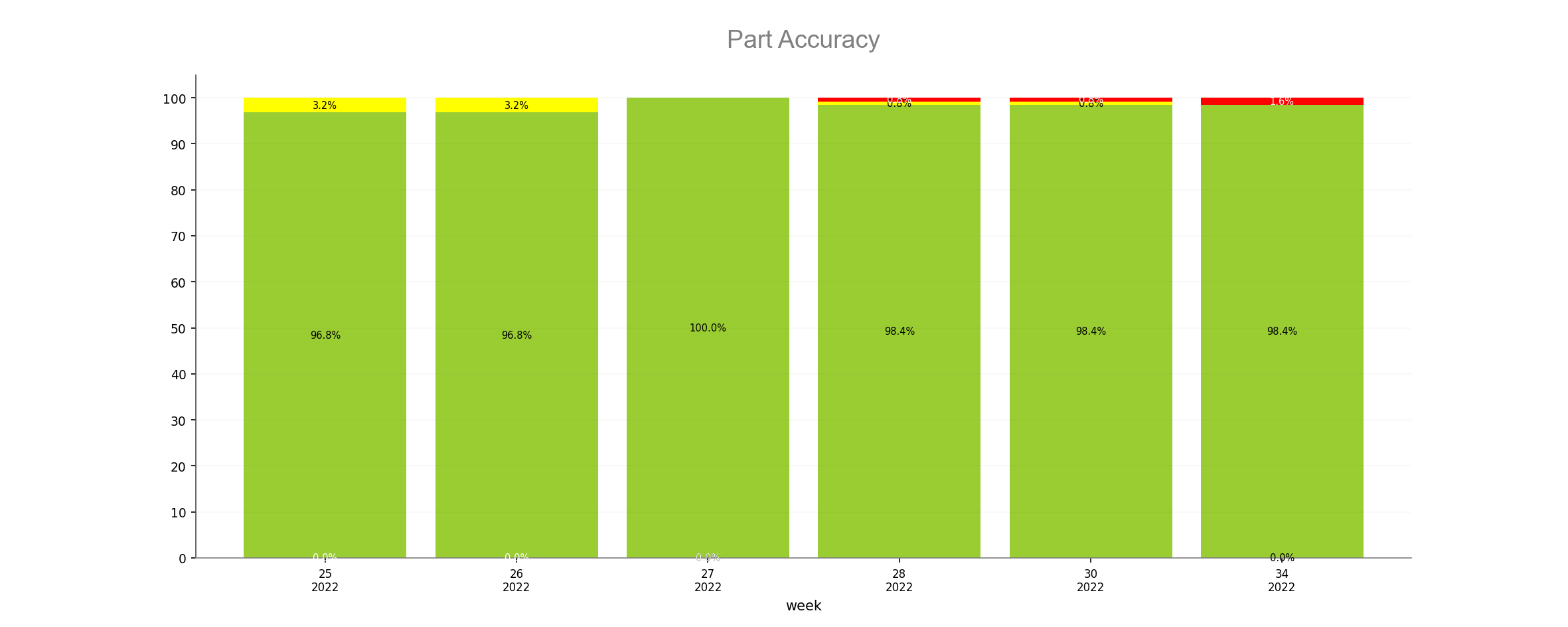

Reporte de exactitud dimensional de partes generado por Keystats

Part Accuracy — Conformidad dimensional por semana

Alertas tempranas de proceso

Keystats genera alertas SPC automáticamente a partir de las mediciones realizadas, aplicando reglas estadísticas de detección de causas especiales sobre cartas de control, alineadas con prácticas ampliamente utilizadas en la industria automotriz y con el enfoque de referencia del manual AIAG SPC.

El sistema evalúa patrones conocidos como reglas R1 a R8: por ejemplo, un punto fuera de los límites de control de ±3σ, varios puntos consecutivos del mismo lado de la media, tendencias crecientes o decrecientes, o concentraciones anómalas de puntos en determinadas zonas. Estos patrones ayudan a identificar desvíos, comportamientos no aleatorios y condiciones potencialmente fuera de control.

De esta forma, Keystats transforma las mediciones del proceso en alertas accionables para responder temprano, mejorar la estabilidad del proceso, prevenir defectos y sostener estándares de calidad exigidos en entornos industriales y automotrices.

Un recorrido por Keystats

Capturas reales de la plataforma en uso. Datos de proyectos productivos (nombres y números de parte oscurecidos por confidencialidad) que muestran cómo se ve el día a día de un equipo de calidad trabajando con Keystats.

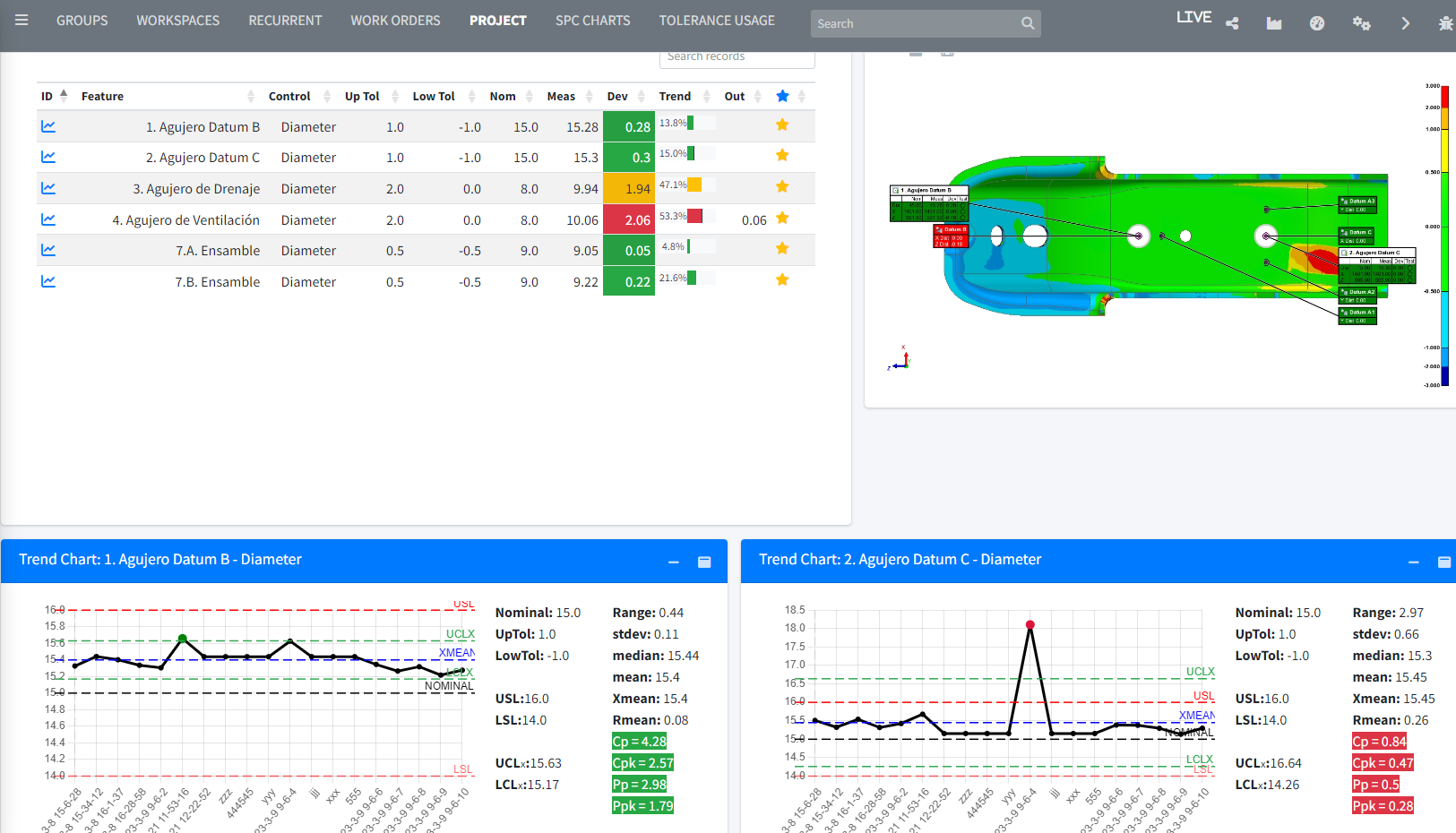

Vista de proyecto Keystats con tabla de controles, render 3D de la pieza con datums y trend charts de capacidad — **Vista de Proyecto consolidada.** En una sola pantalla se ven todos los controles del proyecto (feature, tolerancia, desviación, tendencia), el render 3D de la pieza con sus datums posicionados, y los trend charts SPC de cada control. La idea: contestar *"¿cómo está hoy mi proyecto?"* de un vistazo, sin abrir 5 reportes distintos.

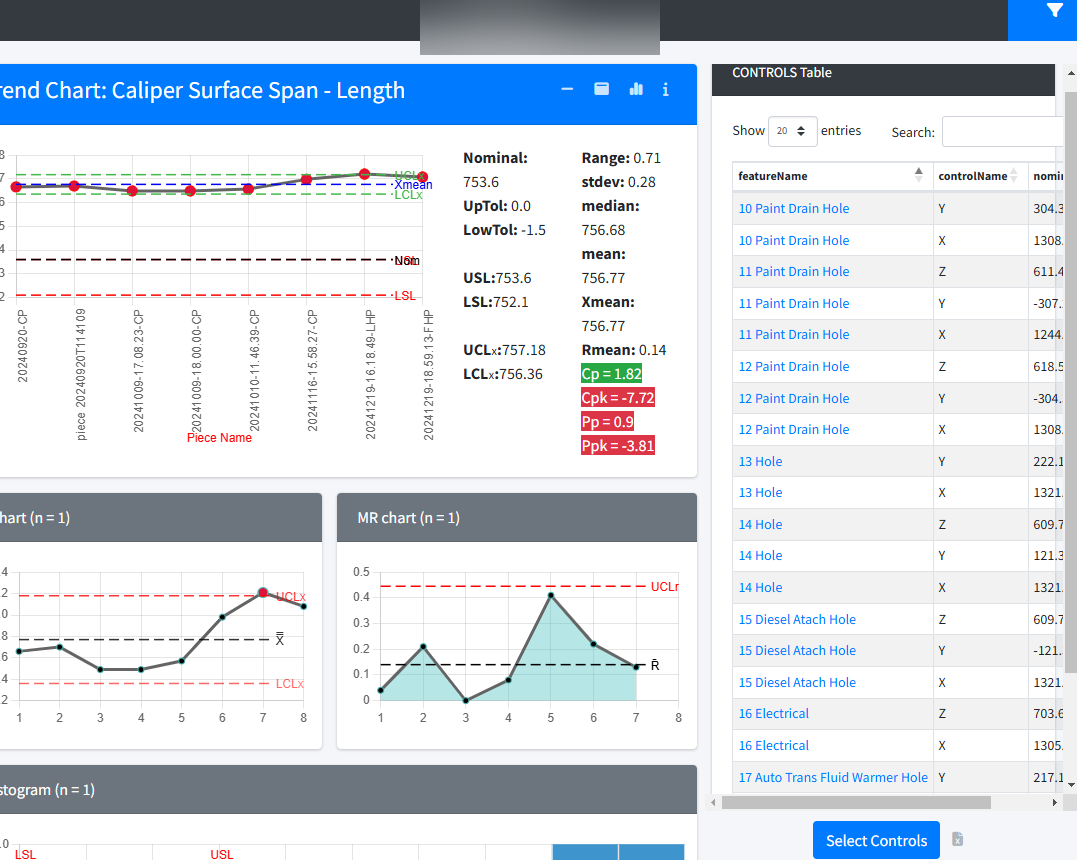

Trend chart de control Caliper Surface Span con cálculo automático de Cp, Cpk, Pp y Ppk — **Trend Chart con cálculo SPC en línea.** Cada control individual tiene su trend chart, X chart y MR chart. Keystats calcula automáticamente **Cp, Cpk, Pp y Ppk** sobre la ventana de puntos seleccionada y los muestra con código de color: verde si el proceso es capaz, rojo si pierde capacidad. A la derecha, la tabla CONTROLS lista todos los features del proyecto para saltar entre ellos.

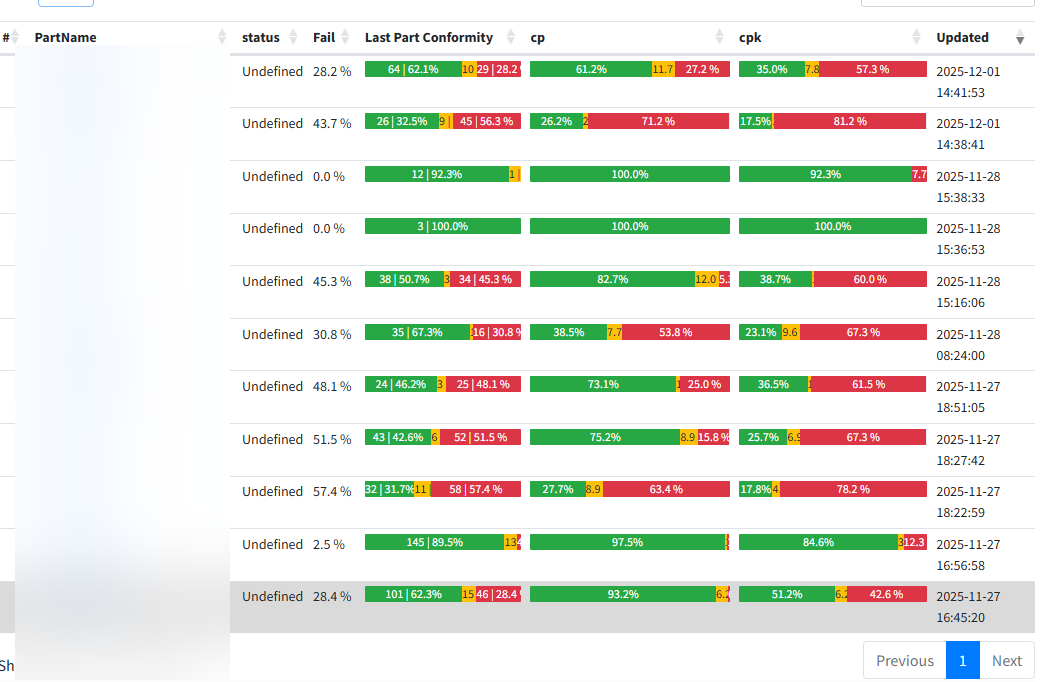

Tabla de conformidad de partes con porcentaje de fallas, Last Part Conformity, Cp y Cpk — **Tabla de conformidad multi-parte.** Una fila por número de parte con: % de fallas, Last Part Conformity, Cp y Cpk actualizados, y timestamp de la última inspección. Permite priorizar las partes que están perdiendo capacidad *antes* de que generen scrap, y abrir el detalle del control con un click.

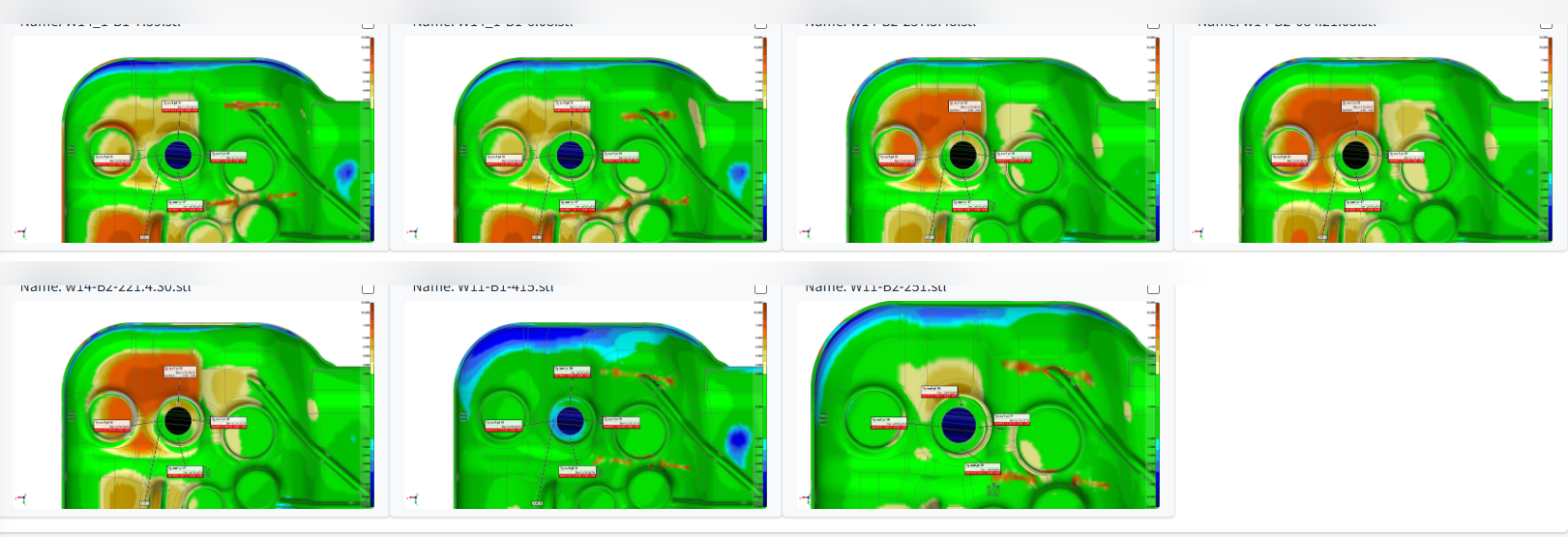

Galería de mapas de colores de varias piezas inspeccionadas de la misma parte — **Galería visual multi-parte.** Comparación lado a lado de mapas de colores (deviation maps) de varias piezas de la misma parte. Útil para detectar patrones recurrentes de defecto — por ejemplo, una zona que se desvía sistemáticamente entre lotes — que un análisis numérico aislado podría pasar por alto.

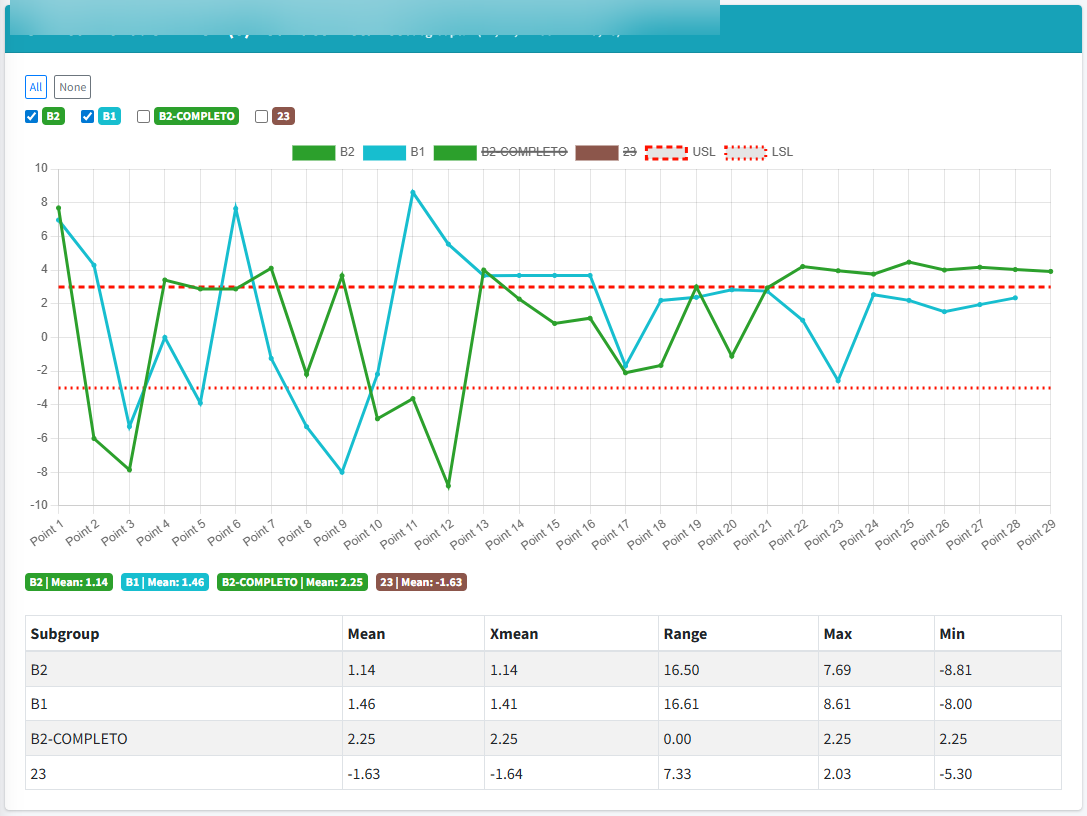

Trend chart con estratificación por subgrupos B1, B2 y otros, con tabla resumen de medias y rangos — **Estratificación por subgrupos.** El mismo control se separa por turno, máquina, herramental, lote o cualquier subgrupo configurable. Cada subgrupo tiene su línea, su media y su rango — en un vistazo se identifica cuál es la fuente real de variabilidad en el proceso (¿es el turno noche? ¿la herramienta nueva?).

Trend chart con alerta SPC activa por violación de reglas Western Electric R4 y R5 — **Alertas SPC con contexto.** Cuando un proceso viola las reglas estadísticas (Western Electric, Nelson, configurables), Keystats dispara una alerta automática. El banner naranja indica qué reglas se violaron (R4, R5...) y el trend chart muestra exactamente los puntos que generaron la alerta. La acción correctiva no espera al cierre del turno.

Cuatro vistas 3D simultáneas de un manifold con anotaciones de circles, datums y referencias — **Vista 3D 4-cuadrantes.** Hasta 4 piezas visibles simultáneamente, cada una con su mapa de colores, sus anotaciones de *circles*, datums (REF X, REF Z) y la tabla numérica de cada feature. Es la vista que se proyecta en una sala de reunión cuando calidad, ingeniería y producción tienen que ponerse de acuerdo sobre qué desvía y qué hacer al respecto.

Dashboard de workspace Keystats con métricas de aprobación, conformidad de proyecto y vista 3D del manifold — **Dashboard del workspace.** Vista de cabecera del operador de calidad: tiles de Approval (today / this week / last week), conformidad del proyecto, Cp Conformity actualizado, listado de Piece Controls con su desviación, y render 3D de la pieza activa. Todo lo necesario para tomar la decisión de aprobar o rechazar la pieza, sin saltar entre pantallas.

Ventajas

Análisis eficiente para mejorar la toma de decisiones.
Mejora continua de la calidad del producto.
Reducción de tiempos de producción hasta un 70%.
Escalabilidad para adaptarse a empresas de distintos tamaños.

¿Qué es el SPC en Metrología 3D?

El Control Estadístico de Procesos (SPC, Statistical Process Control) es una metodología que utiliza datos de medición para monitorear la estabilidad y la capacidad de un proceso de producción a lo largo del tiempo. En metrología 3D, los datos provenientes de tus inspecciones —escaneos, CMM, perfilómetros— se convierten en indicadores estadísticos que permiten responder dos preguntas críticas: ¿está mi proceso bajo control? y ¿es capaz de cumplir las especificaciones?

Los indicadores principales son:

Cp — Ratio entre la tolerancia especificada y la dispersión observada del proceso. Mide capacidad potencial.
Cpk — Considera además la centralidad del proceso respecto a los límites. Mide capacidad real.
Pp y Ppk — Equivalentes de largo plazo, útiles para evaluar el desempeño histórico.

Valores de Cp y Cpk superiores a 1.33 son generalmente aceptados como indicativos de un proceso capaz y bien controlado. Valores inferiores alertan sobre la necesidad de ajustes en equipos, herramentales o métodos.

Sin un sistema centralizado, estos cálculos suelen hacerse manualmente sobre Excel o sobre reportes individuales — un proceso lento, propenso a errores y que no permite tomar decisiones a tiempo. Keystats automatiza este flujo: tus mediciones de PolyWorks, Metrolog, PowerInspect o PC-DMIS generan automáticamente los indicadores SPC, comparables semana a semana, accesibles para todo el equipo de calidad. Para profundizar en los conceptos de metrología que sustentan estos análisis, podés ver nuestro servicio de medición tridimensional.

Preguntas Frecuentes sobre Keystats

¿Con qué software de metrología se integra Keystats?

Keystats se integra con PolyWorks, Metrolog, PowerInspect y PC-DMIS mediante el plugin KSync, que envía los datos de inspección de forma automática al cerrar el reporte. No se requieren exportaciones manuales ni archivos CSV intermedios.

¿Funciona con cualquier escáner 3D o CMM?

Sí. Como Keystats se conecta a través de PolyWorks, Metrolog, PowerInspect y PC-DMIS, soporta equipos como escáneres Creaform, FARO y Hexagon, perfilómetros LMI3D, CMM tradicionales y brazos de medición.

¿Es necesario instalar algo en cada máquina?

Solo se instala el plugin KSync en las estaciones de medición que usan PolyWorks, Metrolog, PowerInspect o PC-DMIS. Keystats en sí es una plataforma web, accesible desde cualquier navegador sin instalación adicional.

¿Qué tipos de reportes y análisis genera Keystats?

Reportes de Cp, Cpk, Pp, Ppk, conformidad de partes (Part Accuracy), vistas de control 3D, alertas configurables, dashboards de tendencias semanales y mensuales, y reportes PDF descargables.

¿Cómo se accede a Keystats?

Keystats es una plataforma web (SaaS) accesible desde cualquier dispositivo con navegador. Soporta autenticación SSO mediante SAML para integración con sistemas corporativos.
