GOCATOR Snapshot Sensor

Sensores Gocator de instantáneas 3D

Los sensores Gocator de instantáneas 3D combinan luz estructurada LED azul con herramientas integradas de medición 3D para realizar escaneos e inspecciones de áreas con alta precisión. A diferencia de los láseres utilizados para escanear objetos en movimiento, los sensores de instantáneas realizan un único escaneo instantáneo para inspeccionar objetos estacionarios u objetos con movimiento de inicio y parada.

Serie Gocator® 3200

Para Inspección 3D de Piezas o Características Grandes

  • Tasa de escaneo rápida: 6 Hz con aceleración
  • Cámara estéreo de 2 megapíxeles: Minimiza las oclusiones
  • Gran campo de visión (FOV): Hasta 100 x 154 mm
  • Compatible con sistemas pick-and-place: Ideal para aplicaciones de inspección robótica o estacionaria
Especificaciones rápidas de modelos Gocator

Especificaciones de Modelos

Característica Valor
Resolución XY (μm) 60 - 90
Precisión VDI/VDE (μm) 35

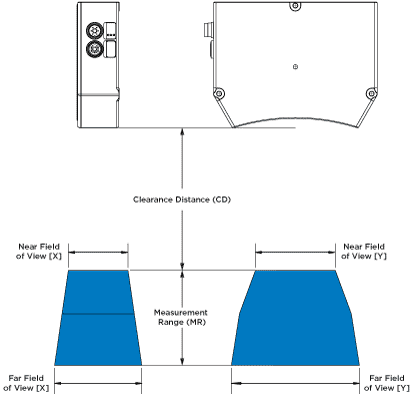

Campo de Visión (mm) 71 x 98 - 100 x 154
Distancia de Despeje (CD) (mm) 165
Rango de Medición (mm) 110

Software de Escaneo: Interfaz gráfica basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Incluye SDK abierto, controladores nativos y protocolos industriales para la integración con aplicaciones de usuario, aplicaciones de procesamiento de imágenes de terceros, robots y PLCs.

Serie Gocator® 3500

Para Inspección 3D de Alta Resolución de Piezas o Características Pequeñas
  • Tasa de escaneo rápida: 6 Hz con aceleración
  • Cámara estéreo de 5 megapíxeles: Minimiza las oclusiones
  • Resolución XY: Alcanza hasta 20 micras
  • Compatibilidad con pick-and-place: Ideal para aplicaciones de inspección robótica o estacionaria
Especificaciones rápidas de modelos Gocator

Especificaciones de Modelos

Característica 3506 3520
Resolución XY (μm) 20 - 25 74 - 121
Precisión VDI/VDE (μm) 12(1) 90(2) - 200(3)
Campo de Visión (mm) 27 x 45 - 30 x 45 179 x 115 - 282 x 175
Distancia de Despeje (CD) (mm) 87 203
Rango de Medición (mm) 25 150

Software de Escaneo: Interfaz gráfica basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. Incluye SDK abierto, controladores nativos y protocolos industriales para la integración con aplicaciones de usuario, aplicaciones de procesamiento de imágenes de terceros, robots y PLCs.
